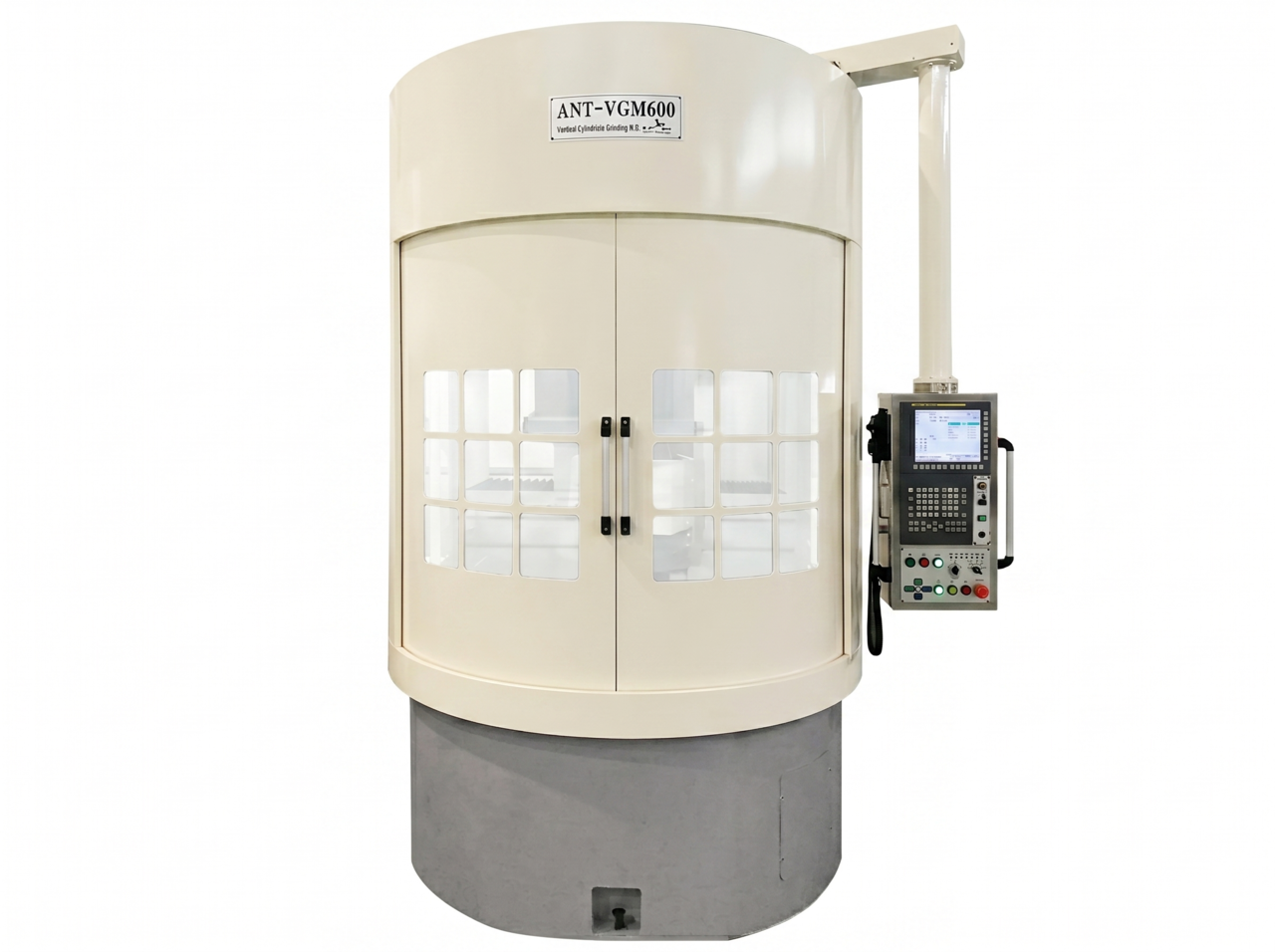

Vertical Grinding Machine（バーティカルグラインディングマシン）
高剛性複合縦型グラインディングマシン。SiC、Si、セラミックリング素材の内径・外径・端面加工を1回のセットアップで完結いたします。
外径・端面・内径の研削を1台で連続完結 — サイクルタイムを短縮し、再固定による寸法ばらつきを排除いたします。

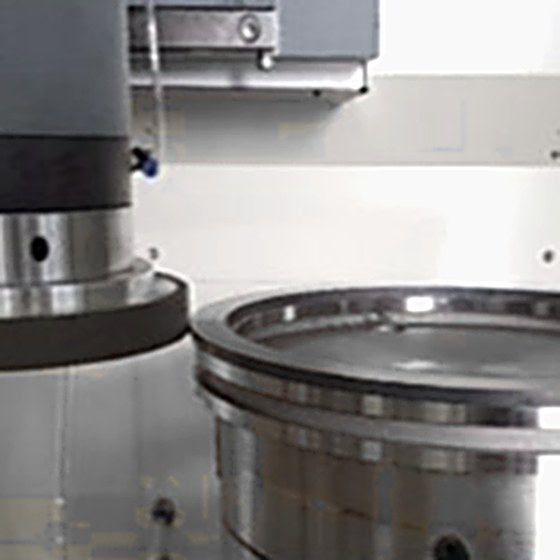

外径加工
砥石でリングの外周を精密に仕上げます。真円度と外径寸法を同時に確保いたします。

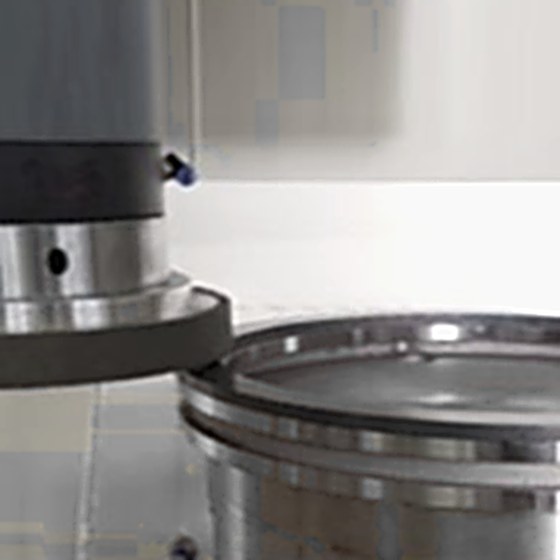

端面加工
上面を平面研削し、均一な厚みと平行度を実現 — 後工程の平面度要件にお応えいたします。

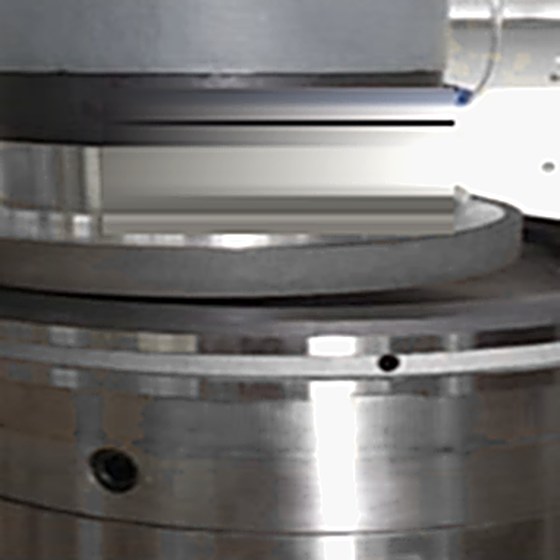

内径加工
リング中央の穴を研削いたします。1回のチャッキングで内径の厳しい寸法公差を保持しつつ、内径・外径の同心度を維持いたします。
脆性硬質リング素材の精密研削の主力機としてANT-VGM600を支える、機構と制御の設計選択をご紹介いたします。
外径・端面・内径のすべての研削面を1回のセットアップで完結。再固定による公差誤差の再発を防ぎます。
テーブル直径Ø600 mm、最大Ø600 × 最大100Lのワークに対応。標準装備のØ550バキュームジグが高負荷研削中の大型リングを安定保持いたします。
業界標準のFANUC 0iMF-Pコントローラーにより、高信頼性と保守性を実現いたします。X軸・Z軸ACサーボ駆動による精密送りに対応いたします。
スピンドルとロータリーテーブルに6.3 kWの高効率インバーターモーターを採用。スピンドル1,350 RPM（インバーター）、テーブル0–200 RPM（サーボ）の制御に対応いたします。
標準はメタルダイヤモンドホイール（OD Ø250）。SiC、Si、セラミックなどの脆性硬質材料の高精度研削向けに、レジンボンドおよびビトリファイドボンドのダイヤモンドホイールもご用意しております。
250 ℓクーラントタンクと60 ℓ/minポンプ — 大容量の切削液供給により、研削熱の除去と切屑排出を最大化いたします。
こちらは標準仕様です。お客様のご要件および対象素材に応じて、カスタム設計・製造が可能です。
| Work | Size | Max Ø600, Max 100 L | |
| Grinding Wheel | Metal Diamond Wheel | OD : Ø250 | |
| Spindle Unit | R.P.M. | 1,350 RPM (Inverter) | |
| Motor | 5.5 kW × 4P × 220V × 60Hz | ||
| Table Unit | R.P.M. | 0 ~ 200 RPM (Servo) | |
| Motor | 3 kW AC Servo Motor | ||
| Jig & Fixture | Ø550 Vacuum Jig | ||
| Feed Unit | Z-Axis Stroke | 300 mm | |
| Z-Axis Motor | 5 kW AC Servo Motor | ||
| X-Axis Stroke | 460 mm | ||
| X-Axis Motor | 5 kW AC Servo Motor | ||
| Coolant | Tank | 250 ℓ | |
| Pump | 60 ℓ/min | ||
| Main Air Source | 5 kg/cm² | ||
| Main Power Source | AC 220V × 3-phase × 60Hz / 25 kW | ||
| Control Power | AC 220V, DC 24V | ||
| Machine Installation Area (W × L × H) | 2,300 × 2,800 × 2,900 mm | ||
技術仕様、加工テストのご依頼、カスタム見積もりについてはお気軽にお問い合わせください。
