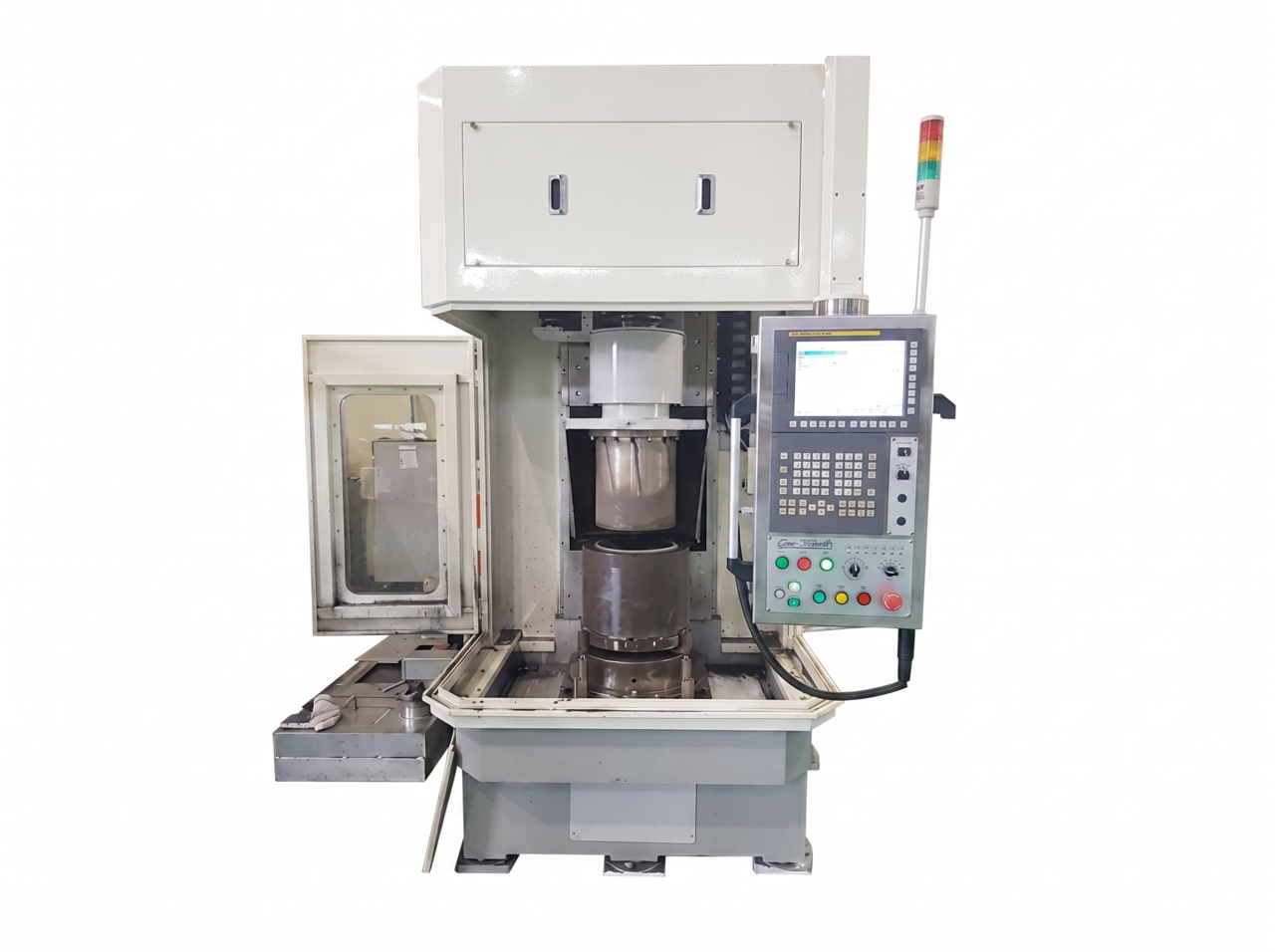

Core Drilling Machine（コアドリリングマシン）
サファイア、シリコン、クォーツインゴットの内径・外径加工専用機。GC300高剛性鋳鉄構造により保守性に優れ、N.C制御による精密加工でコアリング厚さ偏差±0.1mm以内を実現いたします。
ANT-SCDM 450 / 500 / 550の標準仕様です。素材・工程に応じたカスタム設計・製造にも対応いたします。
| Workpiece | |
| Work Size | Max Ø 600 × L 300 / 400 / 500 mm |
|---|---|
| Coring Thickness Variance | ± 0.1 mm (ID, OD, top & bottom) |
| Tool — Metal Diamond Wheel | |
| Diameter | To be decided per process |
| Length | L + 50 mm |
| Mesh Range | #80 ~ #120 (Metal · Electroplated) |
| Spindle Unit | |
| R.P.M. | 0 ~ 1,000 (Variable) |
| Motor | 5.5 kW × 4P × 220 V × 50 / 60 Hz |
| Servo Option | 4.4 kW SERVO Motor (Option) |
| Z-Axis Feed Unit | |
| Stroke | L + 100 mm |
| Motor | 4 kW AC Servo Motor, 3,000 rpm |
| Reduction | Reducer 1/10, Pulley 1/2 |
| Ball Screw | Ø 63 × Lead 20 |
| Coolant & Utility | |
| Coolant Tank | 250 L |
| Coolant Pump | 170 L/min |
| Main Air | 5 kg/cm² |
| Main Power | AC 220 V × 3-phase × 60 Hz |
| Control Power | AC 220 V, DC 24 V |
| Footprint | |
| Installation Area (W × L × H) | 2,310 × 2,550 × 3,000 mm |
| Construction | |
| Frame | GC300 high-rigidity casting |
| Controller | N.C — FANUC Oi-MF |
技術仕様、加工テストのご依頼、カスタム見積もりについてはお気軽にお問い合わせください。
