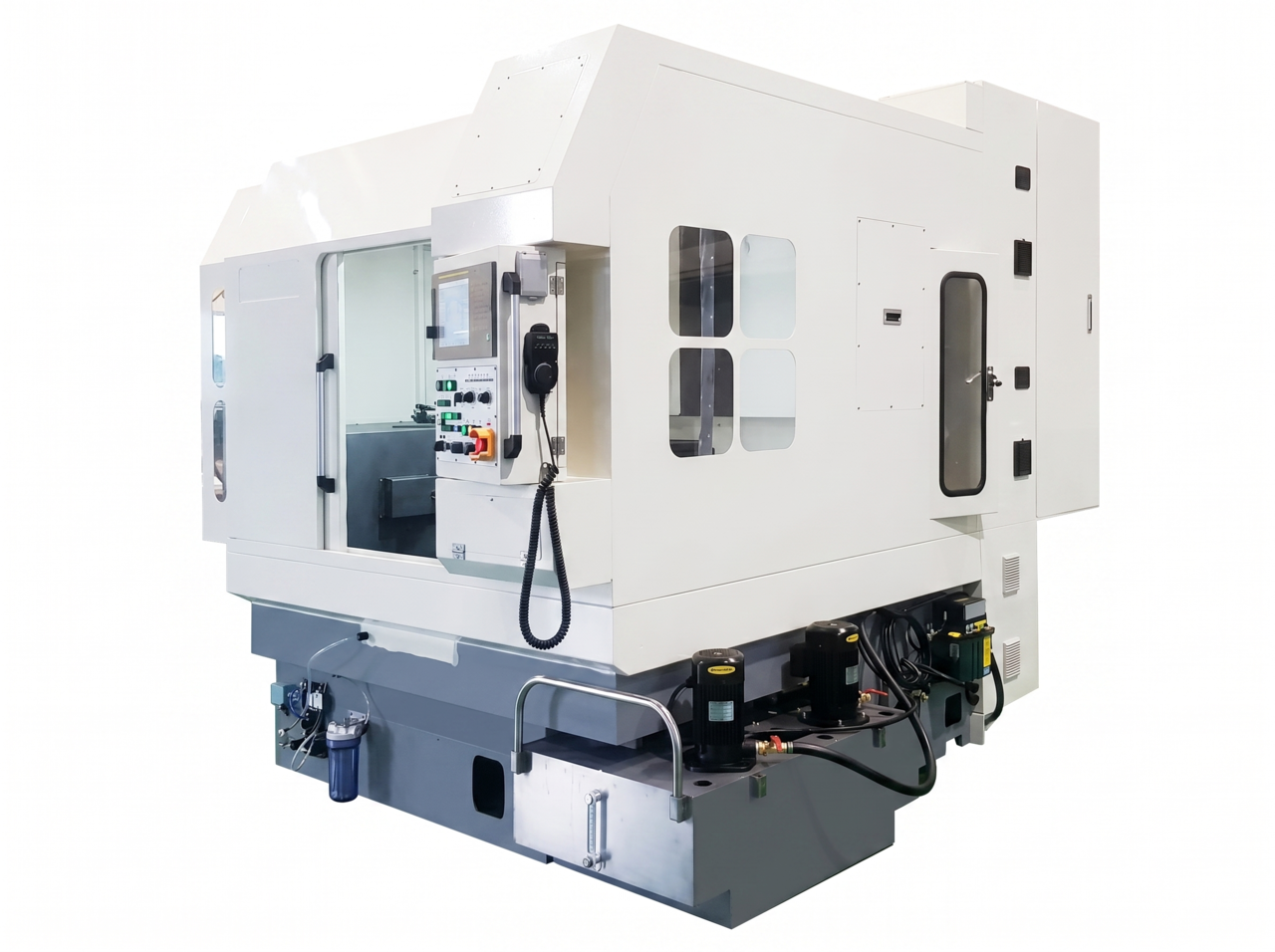

Grinding Center Machine（グラインディングセンターマシン）
FANUCビルトインモーター搭載の高分解能ターンテーブルを備えた4軸CNC複合機。1回のセットアップで切削・研削加工を実現し、内径・外径・形状加工に対応。曲線と直線をシームレスに連結加工いたします。専用工具の開発サポートも提供しております。
単面・内径・外径の研削に加え切削まで、1回のCNCセットアップで対応。治具誤差を低減しリードタイムを短縮いたします。
SiC、フューズドシリカ、高純度シリコン向けにダイヤモンド砥石とクーラントパラメーターを最適化しております。
高剛性構造により振動を最小化 — 高除去率パスでもサブミクロン粗さを実現いたします。
こちらは標準仕様です。工程・素材に応じたカスタム設計・製造にも対応いたします。
| Processing Range | |
| Workpiece Diameter | Ø 500 mm |
|---|---|
| Stroke | |
| X-Axis | 830 mm (incl. tool change feed) |
| Y-Axis | 550 mm |
| Z-Axis | 250 mm |
| Feed Rate Override | |
| X · Y · Z-Axis | 0 ~ 10 m/min |
| B-Axis | 0 ~ 20 RPM |
| Table | |
| B-Axis Diameter | Ø 540 mm (configurable) |
| Live Load (B-Axis) | Max 200 kg |
| Precision | |
| X / Y / Z-Axis | ± 0.005 mm |
| B-Axis | ± 5″ (arc-second) |
| Resolution X · Y · Z | 0.001 mm |
| Spindle & Drive | |
| Spindle | 12,000 RPM (Ø 100), 24,000 RPM (Option) |
| Spindle Drive | High-Frequency · HSK-E40 |
| Clamp Type | Vacuum |
| X · Y · Z-Axis Drive | Ball Screw + Servo Motor |
| B-Axis Drive | Built-In Servo Motor |
| Controller & Power | |
| Controller | FANUC Oi-MF-Plus · Motion (Option) |
| Main Power | 220 V / 60 (50) Hz (Down T/R) |
技術仕様、加工テストのご依頼、カスタム見積もりについてはお気軽にお問い合わせください。
